تبدیل پی دی اف به اتوکد{ساده ترین راه}
همانطور که میدانید پس از اتمام طراحی، نیاز هست تا نقشه ها را به صورت فایل pdf خروجی بگیریم و از تبدیل فایل اتوکد به پی دی اف استفاده می کنیم تبدیل dwg به pdf یکی از پرکاربردترین مراحل تهیه نقشه های خروجی است. اما در بسیاری از مواقع نیاز داریم تا عکس این کار را انجام دهیم و فایل pdf را به dwg تبدیل کرد به طوری که با دقت تمام، خطوط و جزئیات نقشه اعمال شود و نیازی به اینترنت یا ابزار اضافی نداشته باشیم.
تبدیل pdf به اتوکد یکی از تکنیکهای کاربردی در دنیای مهندسی و طراحی است که به طراحان، معماران، مهندسان و حرفهایهای صنعت کمک میکند تا از فایلهای پیدیاف به عنوان مبنای اولیه در پروژههای خود استفاده کنند. این فرایند بهویژه برای کسانی که نیاز به دسترسی به طراحیهای قدیمی یا نقشههایی دارند که در قالب پیدیاف موجود هستند، بسیار مفید و ضروری است. در این مقاله، به بررسی فرایند تبدیل پیدیاف به اتوکد، کاربردهای آن، و اهمیت این تکنیک در بهبود روند طراحی و مهندسی خواهیم پرداخت.
پیدیاف (Portable Document Format) یک فرمت فایل بسیار محبوب است که برای ذخیرهسازی و ارسال اسناد در اینترنت استفاده میشود. این فرمت به دلیل قابلیت نمایش دقیق جزئیات و عدم تغییر در ساختار فایل، به عنوان یکی از بهترین گزینهها برای اشتراکگذاری نقشهها و طرحها شناخته میشود. با این حال، پیدیاف به طور معمول یک فرمت ایستا است که برای ویرایش و دستکاری دادهها بهویژه در نرمافزارهای طراحی مانند اتوکد مناسب نیست. از همینرو، تبدیل فایل پیدیاف به اتوکد که یک فرمت قابل ویرایش و انعطافپذیر است، به یکی از نیازهای اصلی در حوزههای مهندسی و معماری تبدیل شده است.
اتوکد یکی از محبوبترین نرمافزارهای طراحی و مدلسازی در دنیای مهندسی و معماری است. این نرمافزار امکان طراحی دقیق و حرفهای نقشهها و مدلها را فراهم میآورد. با تبدیل فایلهای پیدیاف به اتوکد، کاربران میتوانند به راحتی طرحها را ویرایش کنند، ابعاد و جزئیات را اصلاح نمایند و تغییرات لازم را به سرعت اعمال کنند. این تبدیل در بسیاری از صنایع مانند ساخت و ساز، معماری، مهندسی برق و مکانیک، و حتی طراحی صنعتی کاربرد دارد.
یکی از مهمترین کاربردهای تبدیل پی دی اف به اتوکد، استفاده از نقشههای موجود برای پروژههای جدید است. در بسیاری از مواقع، طراحان و مهندسان با نقشههایی روبهرو هستند که در قالب پیدیاف ارائه شدهاند، و نیاز دارند تا این نقشهها را به فرمت قابل ویرایش dwg تبدیل کنند تا بتوانند تغییرات لازم را اعمال کنند. علاوه بر این، در پروژههای بازسازی و تعمیرات، بسیاری از نقشههای قدیمی فقط در فرمت پیدیاف موجود هستند. تبدیل این فایلها به اتوکد امکان استفاده مجدد از این نقشهها را فراهم میآورد.
در نتیجه، تبدیل فایل پیدیاف به اتوکد نه تنها فرآیند طراحی را تسهیل میکند، بلکه به طراحان و مهندسان این امکان را میدهد که از منابع موجود بهرهبرداری بیشتری داشته باشند. این فرایند به ویژه در کاهش زمان پروژهها و بهبود دقت در طراحیها نقش بسیار مهمی ایفا میکند. به همین دلیل، آشنایی با روشهای مختلف تبدیل فایلهای پیدیاف به اتوکد و ابزارهای موجود در این زمینه، به یکی از مهارتهای ضروری در حوزههای طراحی و مهندسی تبدیل شده است.

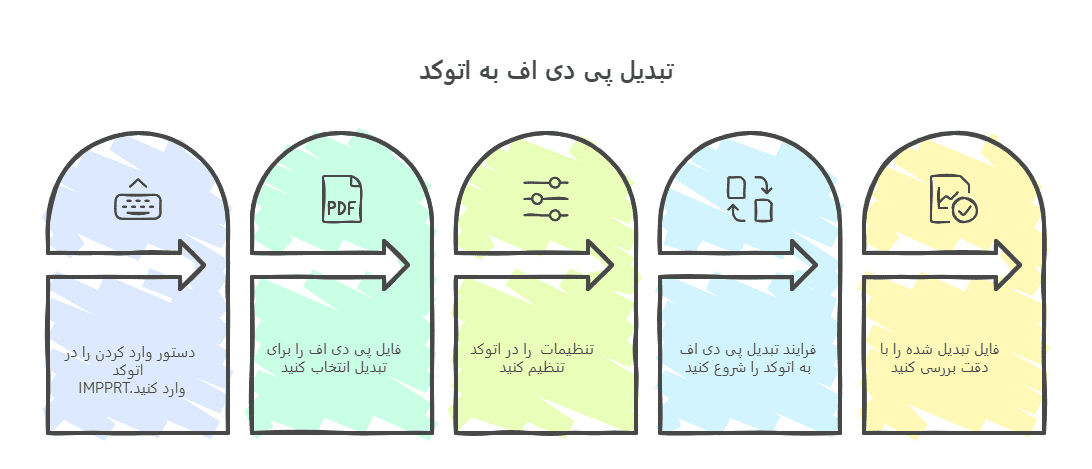

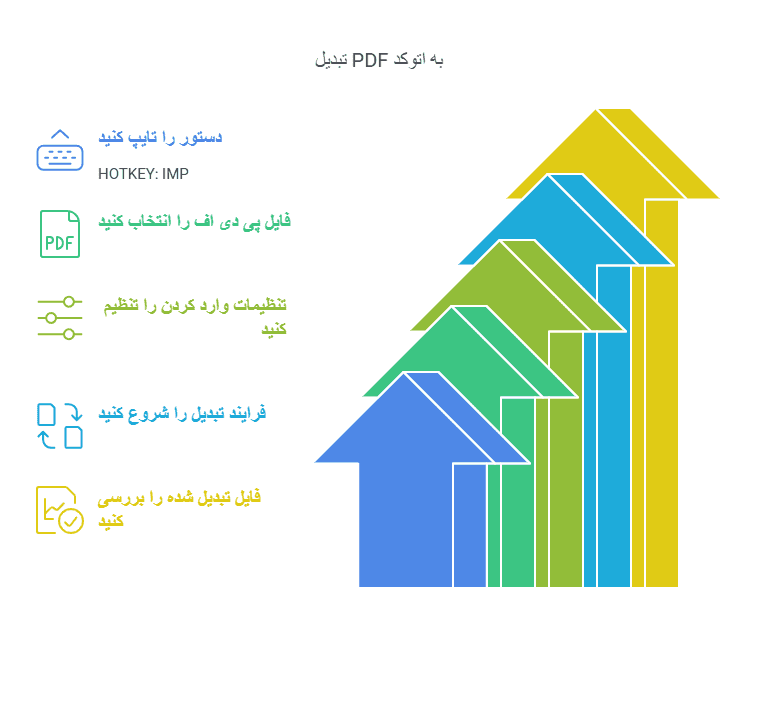

| مرحله | توضیحات |
|---|---|
| 1- اجرای دستور IMP | در اتوکد دستور IMP را تایپ کنید و گزینه IMPORT را انتخاب نمایید. |
| 2- انتخاب فایل PDF | در پنجره باز شده، فرمت فایل را روی PDF قرار داده و فایل مورد نظر را انتخاب کنید. |
| 3- تنظیمات Import PDF | فعال کردن این سه گزینه:
|
| 4- تایید تنظیمات | روی دکمه OK کلیک کنید تا فرآیند شروع شود. |
| 5- تبدیل فایل | اتوکد فایل PDF را به فرمت DWG تبدیل میکند (معمولاً طی چند ثانیه). |
| 6- انجام اصلاحات نهایی | بررسی و اصلاح جزئیات (مانند متنها و اندازهها) برای تطبیق کامل با فایل PDF اصلی. |
فهرست مطالب
مراحل تبدیل pdf به اتوکد
در این بخش به ترتیب مراحل تبدیل pdf به اتوکد را به کمک خود نرم افزار اتوکد بررسی می¬کنیم.

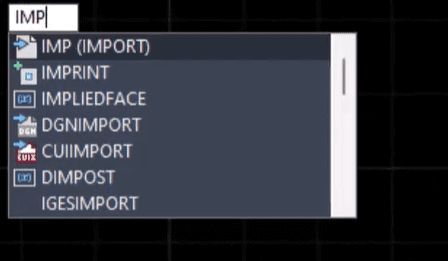

1- ابتدا در نرم افزار اتوکد دستور IMP را تایپ کنید و اولین گزینه یعنی IMPORT را کلیک کنید. به کمک این دستور می¬توان فایل¬های مختلف را وارد فضای نرم افزار اتوکد کرد.

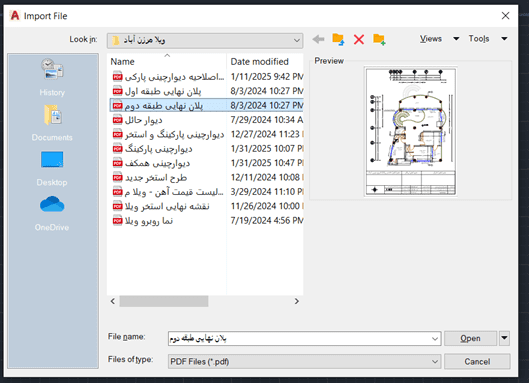

2- پس از کلیک بر روی گزینه IMPORT، پنجره مربوط به آن باز میشود. در این پنجره باید آدرس فایل اتوکدی که میخواهید آن را تبدیل به فایل اتوکد کنید را وارد میکنید.
دقت کنید که حتما در قسمت Files of type، فرمت PDF انتخاب شده باشد. پس از انتخاب فایل مورد نظر، روی گزینه Open کلیک کنید تا وارد پنجره Import PDF شوید. در این پنجره میبایست یکسری تنظیمات اولیه را پیش از وارد کردن فایل پی دی اف به اتوکد انجام دهید. تنظیمات این بخش بسیار مهم است زیرا در صورت عدم رعایت نکات آن ممکن است فایلی که وارد فضای اتوکد میشود از دقت کافی برخوردار نباشد.

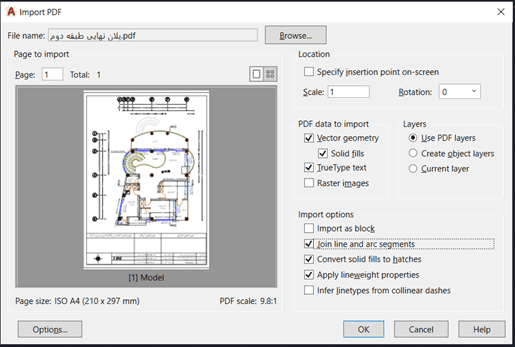

3- در پنجره Import PDF میبایست در بخش Import Options، هر سه گزینه join line and arc segments ، convert solid fills to hatches و apply line weight properties را فعال کنید.
مورد اول تمامی خطوط و کمان های موجود در فایل پی دی اف را شناسایی و به هم وصل می کند. مورد دوم اما هر جا که به صورت توپر باشد را شناسایی و در قالب hatche ارائه میدهد. مورد سوم هم تمامی ضخامت های خطوط را شناسایی و اعمال می¬کند.
4- پس از انجام این تنظیمات روی دکمه OK کلیک کنید.
5- پس از آن نرم افزار شروع به انجام فرایند تبدیل پی دی اف به اتوکد میکند. این فرایند معمولا چند ثانیه به طول می انجامد اما فرایند زمان بری نیست.

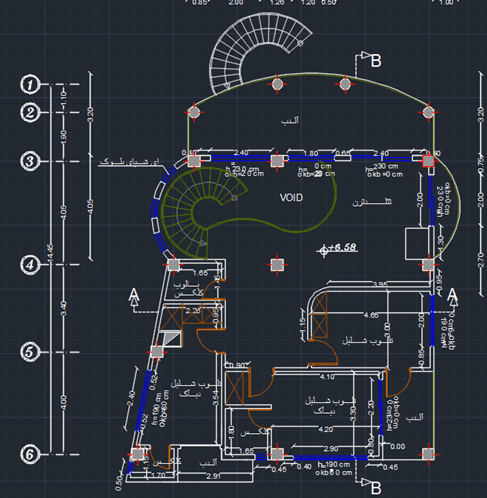

6- در نهایت فایل پی دی اف با نهایت دقت و ظرافت به فایل dwg تبدیل میشود و شما میتوانید اصلاحات خود را روی آن انجام دهید.
توجه کنید درست است که این فرایند توسط نرم افزار اتوکد با نهایت دقت انجام میشود اما در برخی موارد ممکن است فایل اتوکد به طور کامل مشابه فایل پی دی اف نباشد و نیاز به اصلاحات کوچکی داشته باشد. به طور مثال ممکن است برخی متن ها به درستی وارد نشود یا اندازه ها در قالب خطوط و متن در فایل اتوکد وارد شوند. به صورت کلی فایل تبدیل شده میبایست یکسری اصلاحات کوچک نیز روی آن انجام شود تا دقیقا مشابه فایل پی دی اف شود.
دوره های پر مخاطب آکادمی کدخدا
برای ورود به مارکت بین الملل خودت رو با دوره های تخصصی آکادمی کدخدا ارتقا بده، ثبت نام در این دوره ها این فرصت رو برات فراهم میکنه که بیشتر با ما اشنا بشی و ابعاد مختلف فعالیت مارو عمیق تر درک کنی.
برای افرادی که به دنبال تبدیل فایل پیدیاف به اتوکد هستند، استفاده از نرمافزارهای قدرتمند و کاربردی مانند Any PDF to DWG Converter یک گزینه مناسب محسوب میشود. این برنامه با قابلیت تبدیل بیش از یک فایل به صورت همزمان، به کاربران این امکان را میدهد که به سرعت و با دقت بالا، فایلهای مورد نظر خود را آماده استفاده در اتوکد کنند. همچنین، تنظیمات این نرمافزار به شما اجازه میدهد تا کیفیت خروجی را به راحتی سفارشیسازی کنید.
نرمافزار دیگری که برای تبدیل پیدیاف به فایل اتوکد پیشنهاد میشود، Aide PDF to DWG Converter است. این نرمافزار با پشتیبانی از نسخههای مختلف پیدیاف و اتوکد، فرآیند تبدیل را ساده و بدون دردسر میکند. کاربران قادرند از طریق این نرمافزار، لایههای مختلف فایل را از پیدیاف استخراج و به اتوکد انتقال دهند تا بتوانند اصلاحات و طراحیهای لازم را سریعتر و با دقت بیشتری انجام دهند.
همچنین خدمات آنلاین برای تبدیل پیدیاف به اتوکد وجود دارد که نیازی به نصب برنامههای سنگین روی سیستم ندارید. وبسایتهایی مانند Zamzar و PDF to DXF Online به کاربران این امکان را میدهند تا فایلهای خود را به صورت رایگان و با چند کلیک ساده تبدیل کنند. با این روش، کاربران در هر زمان و مکانی قادر به دسترسی به ابزارهای تبدیل خواهند بود، بدون اینکه لازم باشد به نسخههای نصب شده اتوکد دسترسی داشته باشند.
مطالب زیر را حتما مطالعه کنید
20 دیدگاه
به گفتگوی ما بپیوندید و دیدگاه خود را با ما در میان بگذارید.
من چند وقتیه دنبال راهی برای تبدیل پی دی اف به اتوکد میگردم، ولی همهاش گیج میشم. کسی میتونه یه روش ساده که نیاز به نرمافزار پیچیده نداره بهم معرفی کنه؟ خودتون چطور این کارو انجام میدین؟ راستی،این تبدیل پی دی اف به اتوکد آنلاین واقعاً کار میکنه؟
سلام نوشین 🙏
بله حق داری، خیلی از نرمافزارها تنظیمات پیچیده دارن و آدم سردرگم میشه 😅
اگر دنبال یه روش ساده و بیدردسر هستی، میتونی از سایت convertio.co/pdf-dwg/ استفاده کنی؛ فقط فایل PDF رو آپلود کن و خروجی DWG بگیر. البته برای فایلهای سنگینتر، نرمافزار Aide PDF to DWG Converter خیلی راحتتره و نیاز به تنظیم خاصی نداره.
در کل اگر هدفت فقط دیدن یا ویرایش ساده نقشهست، دستور PDFIMPORT در اتوکد هم کارت رو راه میندازه.
من سه ماهه که دارم سعی میکنم یه راه مطمئن برای وارد کردن پی دی اف به اتوکد پیدا کنم ولی کلاً گیج شدم! این سایتای خارجی میگن با چند کلیک میتونی این کارو انجام بدی، ولی خودت امتحان کردی؟ واقعاً ثابته یا هی ارور میده؟
سلام سوگند 🌸
احتمالاً داری فایل PDF تصویری رو وارد اتوکد میکنی، برای همین نرمافزارهای ساده جواب نمیدن. برای تبدیل دقیق باید اول فایل رو با نرمافزارهایی مثل Aide PDF to DWG Converter یا AutoDWG PDF Converter باز کنی. این برنامهها فقط با چند کلیک فایل رو تبدیل میکنن و خطوط رو تمیز جدا میکنن.
سایتهای خارجی بعضاً خوبن ولی محدودیت دارن و گاهی جزئیات رو اشتباه میخونن، پس برای نقشههای جدی بهتره نسخهی نصبی استفاده کنی.
راستی بچهها، یه سوال دارم، شماها برای تبدیل نقشه پی دی اف به اتوکد از چه روشی استفاده میکنین؟ من یه بار از یه نرمافزار استفاده کردم اصلا درست کار نکرد انگار کلاً بهم ریخت همه چی!
سلام مجید جان 👋
برای تبدیل نقشه از PDF به اتوکد دو حالت داریم:
اگر فایل برداری (Vector) باشه، یعنی با نرمافزار طراحی شده باشه، دستور PDFIMPORT در اتوکد خیلی خوب جواب میده.
اما اگر فایل اسکنشده یا تصویری باشه، باید قبلش با ابزارهایی مثل Scan2CAD یا Raster Design اون رو به خطوط قابل ویرایش تبدیل کنی.
وقتی از نرمافزارهای عمومی استفاده میکنی و خروجی بههمریخته میشه، معمولاً دلیلش اینه که فایل تصویری بوده نه برداری.
میگن برخی از وبسایتها سرویسهای آنلاین برای تبدیل پی دی اف به اتوکد آنلاین ارائه میدن، خب، این سرویسا واقعاً به درد بخورند؟ کسی تجربه این کارو داشته که ببینه چقدر دقیق اطلاعات رو منتقل میکنه؟ اگه یه وقت خونه نخوابد تو این انتقال!
سلام جواد عزیز 🙌
درسته، سایتهای زیادی برای تبدیل PDF به اتوکد بهصورت آنلاین هستن، ولی دقتشون خیلی فرق میکنه. اگه نقشههات مهندسی و دقیق هستن، ابزارهای آنلاین معمولاً کیفیت کافی ندارن و بعضی جزئیات رو از بین میبرن. پیشنهاد من استفاده از نرمافزار AutoDWG PDF to DWG Converter یا Any PDF to CAD هست که روی سیستم نصب میشن و کنترل بیشتری روی جزئیات میدن. اینطوری مطمئن میشی خطوط دقیق و خوانا منتقل میشن.
من به دنبال یه ابزار رایگان برای تبدیل فایل پی دی اف به اتوکد هستم که نخوابه خودم دستی وارد کنم همش،خصوصاً وقتی عجله دارم و وقت ندارم هی تنظیمات پیچیده انجام بدم. شماها چیزی سراغ دارین یا باید بالاخره پول بدم؟
سلام شیرین 🌺
بله ابزار رایگان هم هست، اما بیشترشون محدودیت دارن. اگر نمیخوای نصب انجام بدی، میتونی از سایتهای آنلاین مثل pdf2cad.com یا convertio.co/pdf-dwg/ استفاده کنی. فقط دقت کن فایل حجیم یا نقشه محرمانه رو به سایتهای آنلاین ندی. اگه خواستی نسخهی آفلاین و امن هم معرفی میکنم که نیازی به تنظیمات پیچیده نداشته باشه.
توی این مقاله گفتین سادهترین راه برای تبدیل پی دی اف به اتوکد چیه خوشحال میشم اگه بتونید یه راهنمایی عملی هم بذارین که آدم بفهمه دقیقاً چی به چیه یه جا گیر نداری بعد بگی چی شد حالا؟مخصوصاً واسه کسی که تو این زمینه تازهکاره.
سلام الناز جان 🌼
دقیقاً همینه، خیلیها در نگاه اول گیج میشن چون برنامههای مختلف تنظیمات متفاوتی دارن. برای شروع، پیشنهاد میکنم از نرمافزار Aide PDF to DWG Converter استفاده کنی، چون برای تازهکارها طراحی شده و فقط با چند کلیک فایل رو تبدیل میکنه. همچنین توی مقاله اشاره کردم که اگر فایل تصویری باشه، باید قبلش از OCR استفاده بشه تا متنها قابل ویرایش بشن.
من دنبال نرمافزاری هستم که بتونه به راحتی پی دی اف به اتوکد رو تبدیل بکنه تعجببرانگیزه میگم تا حالا گزینه خوب که کامل و بیمشکل باشه پیدا نکردم یه نرمافزار نصب کردم ولی خیلی کند کار میکرد اگه بخوام استفاده کنم خونه قدیمی میشه!
سلام لادن 🙏
بله نرمافزارهای زیادی هستن ولی خیلیها درست کار نمیکنن. اگه دنبال یه گزینه ساده و بیدردسر هستی، AutoDWG PDF to DWG Converter یکی از مطمئنترینهاست. نصبش راحته و تنظیمات پیچیده نداره. فقط حواست باشه فایل PDF باید کیفیت خوبی داشته باشه، چون اگر نقشه اسکنشده باشه، حتی بهترین نرمافزارها هم نمیتونن بهدرستی خطوط رو تشخیص بدن.
خب اینقدر در مورد تبدیل نقشه پی دی اف به اتوکد صحبت کردیم یه بار یه جا دیدم که میگن میشه بعضی از فایلها رو مستقیم بدون تبدیل وارد کرد کسی تجربه اینو داره که ببینه میارزه امتحانش کنیم یا نه؟
سلام فرهاد 👋
سؤال خیلی خوبی پرسیدی. در مورد نقشههایی که در PDF هستن، بعضی وقتها نرمافزارهای جدید مثل AutoCAD 2024 خودشون مستقیماً امکان وارد کردن PDF به محیط اتوکد رو دارن (با دستور PDFIMPORT). با این روش میتونی بدون نیاز به تبدیل واسطه، فایل رو مستقیم وارد کنی و حتی انتخاب کنی که فقط خطوط یا متنها بیاد. پیشنهاد میکنم این روش رو امتحان کنی چون خروجی تمیزتر میده.
یه سوال دیگه دارم یه دوستی داشتم میگفت که تبدیل فایل پی دی اف به اتوکد با کیفیت پایین انجام شده و کلی دردسر براش درست کرده حالا نمیدونم دقیقاً چطوری میشه مطمئن شد که نتیجه خوب درمیاد شماها خیلی وقتا تو کار خودت این مشکلو داشتی؟
سلام آیلسل 🌸
بله این اتفاق طبیعیه، چون خیلی از مبدلهای PDF به AutoCAD فایل رو با افت کیفیت یا خطوط شکسته تبدیل میکنن. برای اینکه نتیجهی بهتری بگیری، موقع تبدیل تنظیم گزینهی “Convert TrueType Text to Mtext” رو فعال کن و رزولوشن خروجی رو روی مقدار بالا بذار (مثلاً 600 DPI). این کار باعث میشه خطوط دقیقتر و نوشتهها واضحتر تبدیل بشن.
من دو ماه پیش یه برنامه پیدا کردم که تبدیل پی دی اف به اتوکد انجام بده البته با اون نرمافزاری که گفتید میگن یکی اینجور کارای که انجام میده رو به راحتی میتونید ولی نمیدونم آقا تو تنظیماتش که بستی نه اصلاً معلوم نیست چکار میکنه تا میخوری پایین!
سلام هوتن عزیز 🙌
بله درسته، نرمافزارهایی وجود دارن که میتونن فایلهای PDF رو به AutoCAD (فرمت DWG/DXF) تبدیل کنن. البته کیفیت خروجی بستگی به نوع فایل PDF و تنظیمات داره. اگر فایل شما نقشه مهندسی هست، پیشنهاد میکنم از ابزارهای تخصصی مثل Any PDF to DWG Converter یا AutoDWG PDF to CAD استفاده کنی. بعد از تبدیل، با دستور OVERKILL یا JOIN توی اتوکد خطوط اضافی رو تمیز کن تا فایل تمیز و آمادهی ویرایش بشه.
