ضوابط نمای شیشه ای { ضوابط طراحی و اجرای نمای شیشه ای }
یکی از مراحل ساخت ساختمان که عمدتا جزو مراحل پایانی کار است، اجرای نمای ساختمان میباشد. در دنیای مدرن امروز، نمای شیشهای به عنوان یکی از عناصر کلیدی در طراحی ساختمان‌ها و فضاهای شهری شناخته میشود. این نوع نمای ساختمانی نه تنها زیبایی و جذابیت بصری را به ارمغان می‌آورد، بلکه به دلیل ویژگی‌های منحصر به فرد خود، از جمله نورگیری طبیعی و ارتباط نزدیک با محیط خارج، به محبوبیت روزافزونی دست یافته است. با این حال، طراحی و اجرای نمای شیشهای نیازمند رعایت ضوابط و استانداردهای خاصی است که می‌تواند تأثیر بسزایی بر عملکرد، ایمنی و دوام ساختمان داشته باشد.
فهرست مطالب
ضوابط نمای شیشهای به چه عواملی بستگی دارد؟
ضوابط طراحی نمای شیشهای شامل مواردی چون انتخاب نوع شیشه، سیستم‌های نصب، عایق‌بندی حرارتی و صوتی، و همچنین الزامات ایمنی در برابر زلزله و باد است. این اصول نه تنها به حفظ زیبایی نمای ساختمان کمک می‌کند، بلکه در طراحی داخلی معماری نیز تاثیرگذار است چراکه نمای شیشهای امکان ورود نور طبیعی به فضاهای داخلی را فراهم می‌کند. این ویژگی موجب کاهش نیاز به نور مصنوعی در طول روز میشود. در این مقاله به بررسی جامع ضوابط نمای شیشهای خواهیم پرداخت و نکات کلیدی که طراحان و سازندگان باید در نظر داشته باشند را مورد بحث قرار خواهیم داد.
آشنایی با این ضوابط نه تنها برای معماران و مهندسان ضروری است، بلکه برای تمامی افرادی که در حوزه ساخت‌وساز فعالیت دارند، از اهمیت ویژه‌ای برخوردار است.

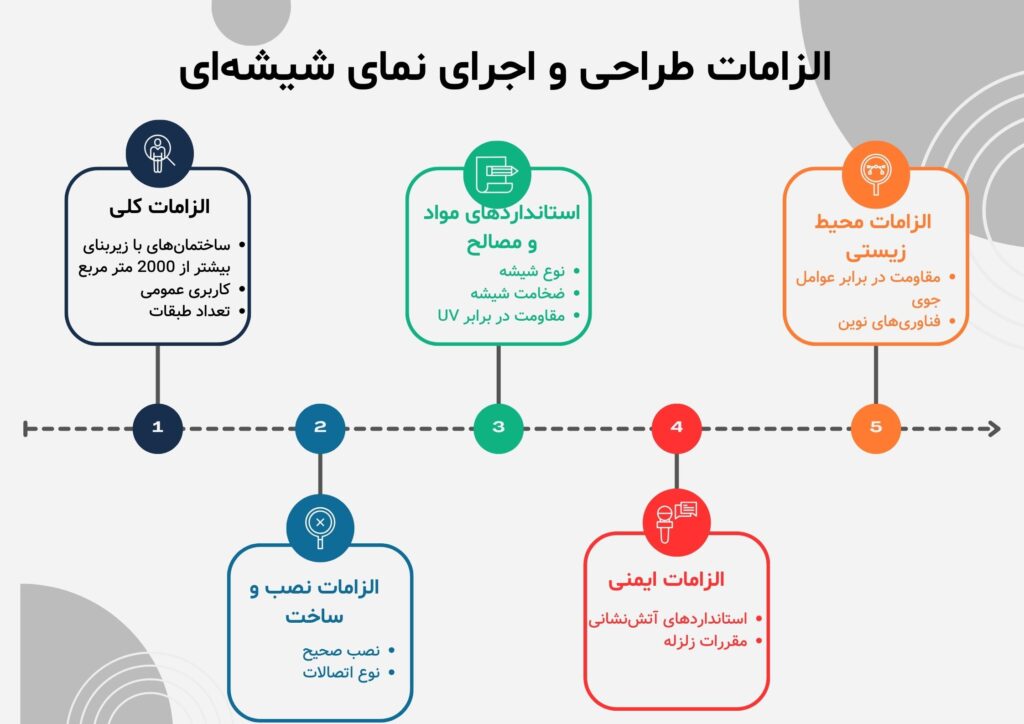

الزامات و مقررات مربوط به نمای شیشهای ساختمان
نمای شیشهای به عنوان یکی از جذاب‌ترین و مدرن‌ترین عناصر طراحی ساختمان‌ها، نیازمند رعایت الزامات و مقررات خاصی است. این ضوابط به منظور تضمین ایمنی، عملکرد و زیبایی طراحی شده‌اند. در ادامه به بررسی این الزامات و مقررات می‌پردازیم.
1. الزامات کلی
ساختمان‌های با زیربنای بیش از 2000 متر مربع: این ساختمان‌ها باید مطابق با مقررات ملی ساختمان و ضوابط نمای شیشهای طراحی شوند.
کاربری عمومی: برای ساختمان‌هایی که نمای شیشهای آنها بیش از 40 درصد است، رعایت مقررات ملی ساختمان الزامی است.
تعداد طبقات: ساختمان‌هایی که بیشتر از 4 طبقه دارند و قصد استفاده از نمای شیشهای را دارند، باید بر اساس مقررات ملی ساختمان ساخته شوند، به ویژه در زمینه صرفه‌جویی در مصرف انرژی و ایمنی در برابر زلزله.
2. استانداردهای مواد و مصالح
نوع شیشه: در هنگام تهیه متریال نمای شیشهای، استفاده از شیشههای مقاوم در برابر ضربه و فشار ضروری است. این شیشهها باید دارای عایق حرارتی مناسب باشند تا از انتقال حرارت و اتلاف انرژی جلوگیری کنند. همچنین شیشهها باید طوری باشند که در صورت خرد شدن (در اثر ضربه یا زلزله) به قطعات تیزگوشه تقسیم نشوند بلکه قطعات آنها گرد گوشه باشد تا آسیب کمتری به افراد وارد کند.
ضخامت شیشه: برای نمای شیشهای، ضخامت شیشه باید حداقل 6 میلی‌متر باشد. در مواردی که شیشه لمینت استفاده میشود، ضخامت 8 میلی‌متر برای مناطق با خطر بالا توصیه میشود. شیشههای سکوریت معمولاً دارای ضخامت 4 تا 6 میلی‌متر هستند. همچنین، ضخامت شیشههای کرتین وال بین 18 تا 24 میلی‌متر متغیر است.
مقاومت در برابر UV: شیشهها باید در برابر اشعه فرابنفش مقاوم باشند و دچار تغییر رنگ نشوند.
3. الزامات نصب و ساخت
نصب صحیح: استانداردها و الزامات نمای شیشهای شامل مراحل مختلفی هستند که باید به دقت رعایت شوند. این مراحل عبارتند از رعایت استانداردها در نحوه نصب شیشهها، بررسی مساحت و ابعاد صفحات، آزمون و ارزیابی شیشهها، بررسی محل نصب صفحات شیشهای، تعیین نوع و نحوه اجرای اتصالات و همچنین طراحی مهندسی دقیق با رعایت استانداردهای استاتیک و دینامیک. این موارد به ایجاد یک نمای شیشهای ایمن و کارآمد کمک می‌کنند.
نوع اتصالات:اتصالات باید بر اساس استانداردهای استاتیک و دینامیک طراحی شوند تا ایمنی نمای شیشهای در برابر عواملی همچون زلزله، تغییر دما، آتش سوزی و… را تضمین کنند.
4. الزامات ایمنی
استانداردهای آتش‌نشانی: برای اجرای نمای شیشهای، می بایست از شیشههای مقاوم در برابر آتش استفاده کرد. این شیشهها به کاهش انتشار آتش و دود به سایر قسمت‌های ساختمان کمک می‌کنند. ضدحریق بودن شیشه و ممانعت انتشار دود، از الزامات مهم مقررات نماهای شیشهای آتش‌نشانی محسوب میشوند. همچنین در نماهای کرتین وال و اسپایدر که جزو انواع نماهای شیشهای محسوب میشوند، اتصالات و قطعات آن باید در برابر آتش و حرارت بالا مقاوم باشند.
الزامات و مقررات مربوط به نکات ایمنی و حفاظت از زلزله: مطابق با نشریه 714 (دستورالعمل طراحی سازهای نمای ساختمان ها)، می‌بایست مواردی را در طراحی نمای شیشهای رعایت کرد تا در هنگام بروز زلزله کمترین خسارت جانی و مالی بوجود آید:
- بهتر است از شیشههای بازپخت شده در نما استفاده شود چراکه در هنگام بروز زلزله و شکستن شیشه، این شیشهها به صورت تکه‌های ریز بدون گوشه تیز خرد میشوند.
- استفاده از شیشههای مسلح با شبکه‌های از سیم‌های فولادی
- استفاده از شیشههای لایه‌ای برای نمای طبقه اول که موجب کاهش خطرپذیری لرزهای میشود.
- نمای شیشهای باید سازگار با جابجایی‌های جانبی سازه در زلزله طراحی شود به همین منظور باید فاصله آزاد بین شیشهها در قاب رعایت شود.
- هر کدام از پانل‌های نمای ساختمان باید حداقل با 4 عدد اتصال مهار شوند.
- پنجره‌های بزرگ در زلزله بسیار آسیب‌پذیرتر هستند لذا باید تمهیدات خاصی در مهار و انتخاب نوع متریال آنها اختصاص داد.
- برای جلوگیری از پرتاب شدن قطعات شیشه میتوان از یک لایه نازک پلاستیکی استفاده کرد که موجب کاهش خطرپذیری لرزهای میشود.
5. الزامات محیط زیستی
مقاومت در برابر عوامل جوی: شیشهها باید در برابر شرایط جوی مختلف مقاوم باشند و کمترین آلودگی را جذب کنند.
استفاده از فناوری‌های نوین: استفاده از شیشههای نانو برای کاهش نیاز به تمیزکاری و افزایش دوام نمای شیشهای پیشنهاد میشود.
رعایت این الزامات نه تنها به ایمنی ساکنین کمک می‌کند بلکه موجب پایداری ساختمان‌ها و کاهش تأثیرات زیست‌محیطی نیز میشود. بنابراین، طراحان و سازندگان باید با دقت این الزامات را در نظر بگیرند تا نمای شیشهای باکیفیت و ایمنی ایجاد کنند.
مراحل نصب نمای شیشهای ساختمان
1. برنامه‌ریزی و طراحی
نقشه‌برداری دقیق: ابعاد و زوایای نما باید به دقت اندازه‌گیری شود تا از دقت در نصب اطمینان حاصل شود.
انتخاب نوع شیشه و مصالح: انتخاب نوع شیشه (سکوریت، لمینت، دو جداره) و سایر مصالح بر اساس نیازهای پروژه.
2. زیرسازی
نصب پروفیل‌ها: پروفیل‌های آلومینیومی یا فولادی به سازه اصلی متصل میشوند. این پروفیل‌ها به عنوان قاب نگهدارنده عمل می‌کنند.
اتصالات: اتصالات باید با توجه به نوع سازه (بتنی یا فلزی) انجام شود. در سازه‌های بتنی، پلیت‌ها به بدنه متصل شده و سپس دستک‌ها به آن جوش داده میشوند.
3. نصب شیشه
آماده‌سازی شیشه: شیشهها باید طبق ابعاد مشخص شده برش داده شوند. ابتدا شیشهها باید طبق نقشه‌های طراحی دقیق برش داده شوند. این مرحله شامل اندازه‌گیری دقیق ابعاد و زوایا است تا اطمینان حاصل شود که شیشهها به درستی در محل خود قرار می‌گیرند. پس از برش، هر قطعه شیشه باید مورد آزمایش قرار گیرد تا از عدم وجود عیوب مانند ترک، خط و خش یا نقص‌های دیگر اطمینان حاصل شود.
انتخاب یراق‌آلات مناسب: بسته به نوع نمای شیشهای (کرتین وال، اسپایدر یا فریم لس)، یراق‌آلات مختلفی مانند پیچ، مهره، اتصالات اسپایدر یا فریم‌های آلومینیومی انتخاب میشوند.
نصب یراق‌آلات: یراق‌آلات باید به دقت بر روی پروفیل‌های زیرسازی نصب شوند. این اتصالات باید به گونه‌ای طراحی شوند که بارهای ناشی از وزن شیشه و شرایط جوی را تحمل کنند.
نصب شیشه: شیشهها در محل‌های مشخص قرار می‌گیرند و با استفاده از یراق‌آلات مناسب (مانند اتصالات اسپایدر) ثابت میشوند.
4. قرار دادن شیشه
استفاده از تجهیزات مناسب: برای جابجایی و نصب شیشهها از تجهیزات خاصی مانند جرثقیل یا بالابر استفاده میشود. این تجهیزات باید به گونه‌ای طراحی شوند که از آسیب به شیشه جلوگیری کنند.
قرار دادن شیشه در محل: شیشهها باید به آرامی در محل‌های مشخص شده قرار گیرند. این مرحله نیازمند دقت بالایی است تا از آسیب به لبه‌ها و گوشه‌های شیشه جلوگیری شود.
5. آب‌بندی و عایق‌بندی
آب‌بندی: استفاده از لاستیک‌های آب‌بندی مانند(EPDM) بین لایه‌های شیشه برای جلوگیری از نفوذ آب ضروری است. این لاستیک‌ها باید به گونه‌ای نصب شوند که فضای خالی بین شیشهها را پر کنند و مانع نفوذ رطوبت شوند.
درزگیری: درزهای بین شیشهها با چسب سیلیکون پر میشوند تا از ورود رطوبت جلوگیری شود.
6. کنترل کیفیت و نهایی‌سازی
بازرسی نهایی: پس از نصب، تمامی اتصالات و عایق‌بندی‌ها باید بررسی شوند تا از صحت کار اطمینان حاصل شود.
تمیزکاری و آماده‌سازی نهایی: سطح نمای شیشهای تمیز شده و هر گونه آلودگی یا اثرات ناشی از نصب پاک میشود.
7. نگهداری و تعمیرات دوره‌ای
برنامه‌ریزی برای نگهداری: پس از نصب، برنامه‌ای برای نگهداری و تعمیرات دوره‌ای نمای شیشهای باید تدوین شود تا عمر مفید آن افزایش یابد.
